جدول المعلمات التقنية الرئيسية

Full Vehicle Model

CL5180TXSD6GH

موقع التثبيت لإنجاز تنظيف الجسيمات وسحبها للسيطرة

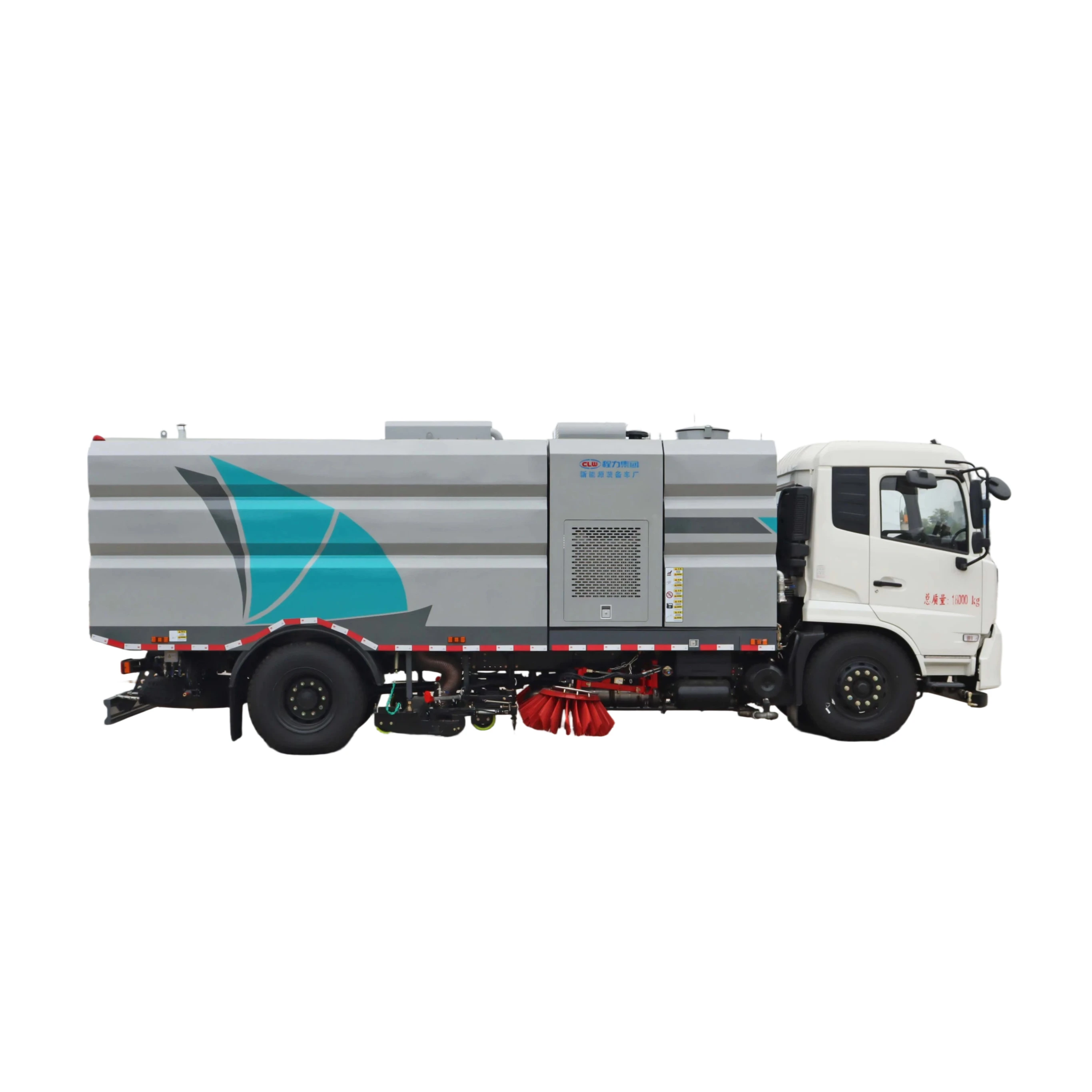

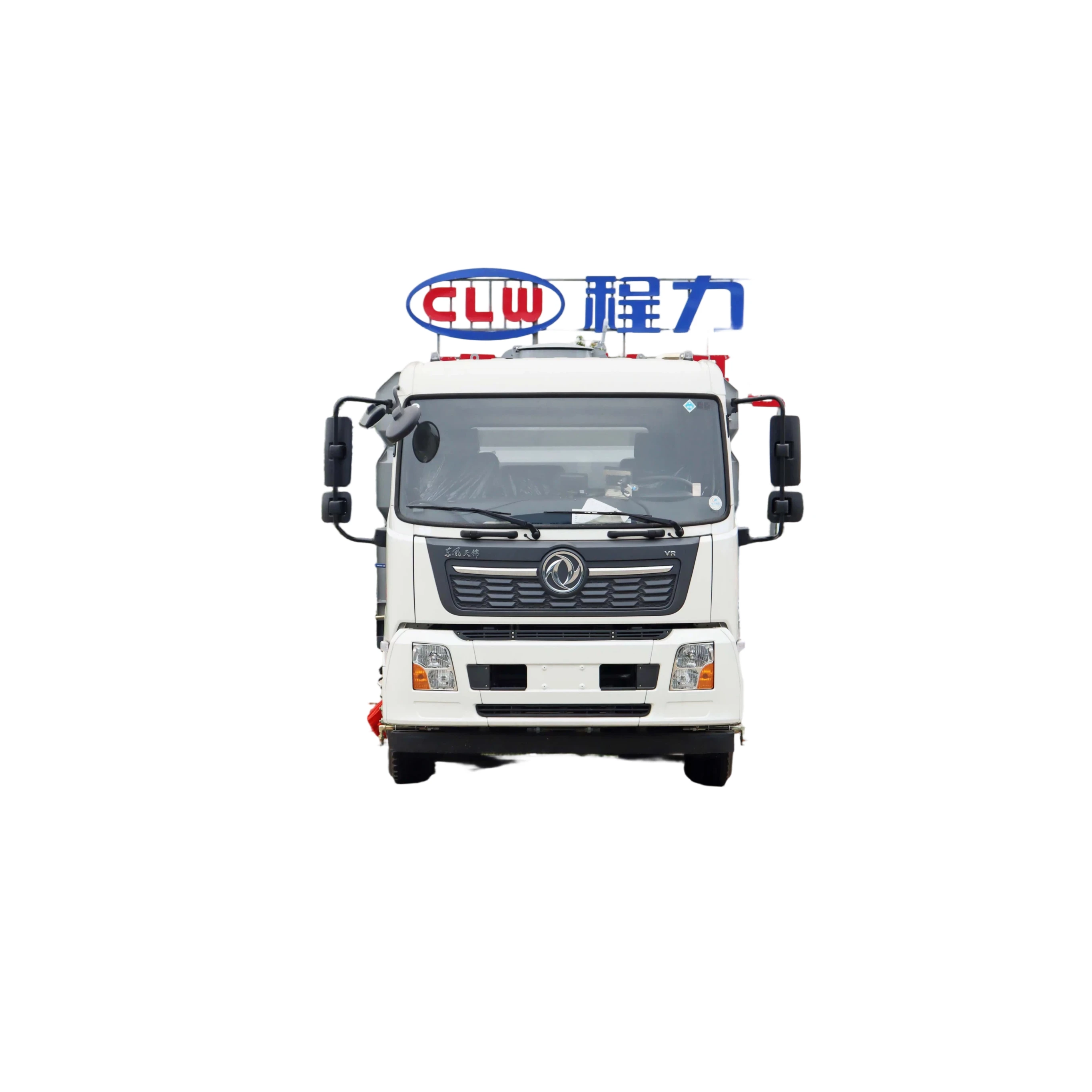

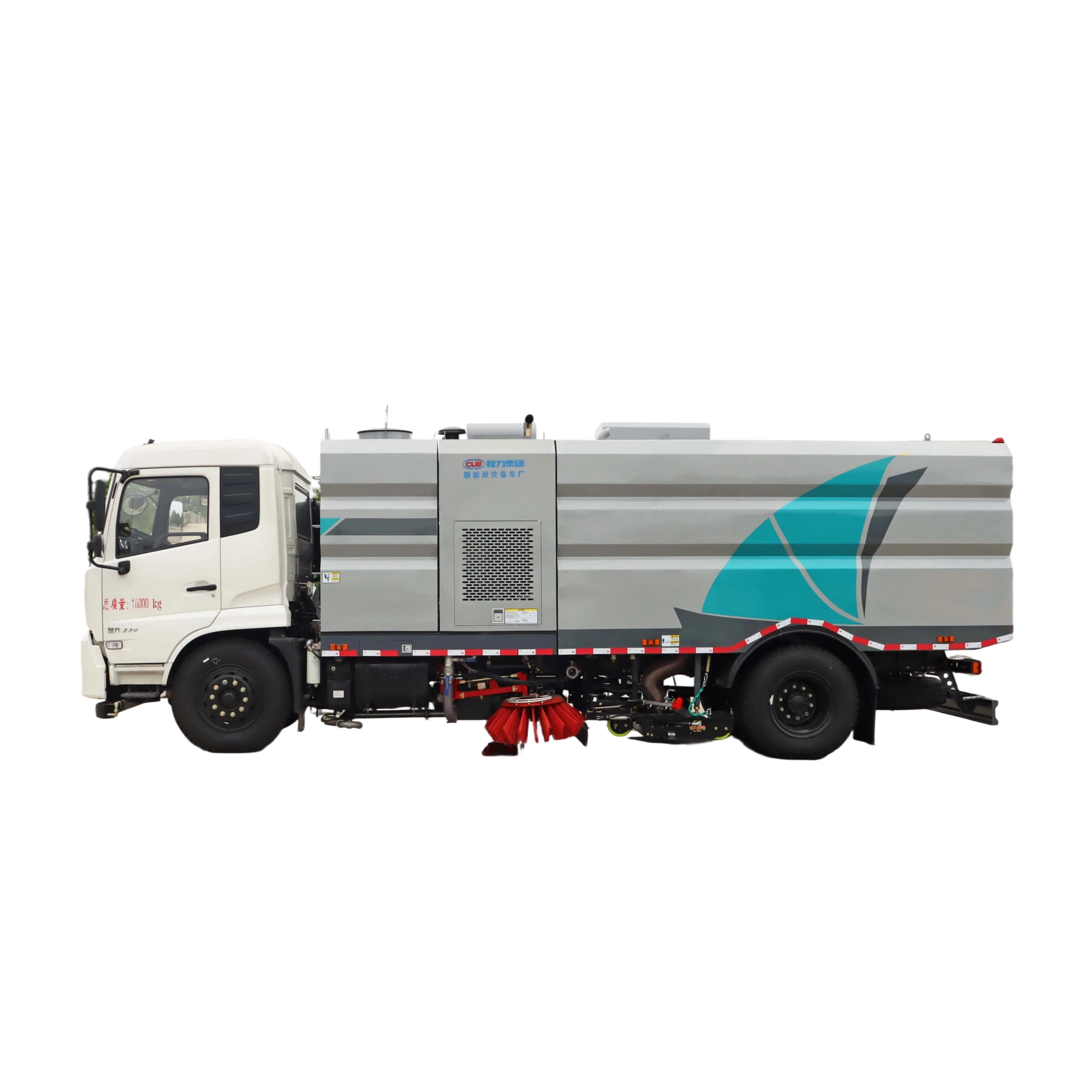

التصوير من جهة اليسار واليمنى والجهة الأمامية

Chassis Model

DFH1180EX8

موقع تثبيت مكينة الشفط

داخل مخرج سحب المقبض

الكتلة الكلية القصوى (كجم)

18000

نوع التحكم

تحكم إلكتروني، تشغيل بلمسة واحدة

وزن التحضير (كغ)

11730

Hydraulic System Type

Open, electrically powered centralized control system

مقدار ظرفيت محاسبه شده (كجم)

6075

Hydraulic System Components

مضخة الأسطوانة، محرك السينويدال، أسطوانة هيدروليكية، صمام ملفات، مكبس متكامل، مضخة ضغط عالي

عرض العجلة (ملم)

5000

محرك الإبicycloid

محرك لييوما / محرك لييدو

نوع الإطارات

10.00R20 18PR

مضخة زيت ميكانيكية

شىيان چانغشون

عدد العجلات

7 (بما في ذلك إطار احتياطي)

كوبرة هيدروليكية

هيبريس

مقياس الأمامي (mm)

1914

مكبس غشاء مكبس هيدروليكي

تايوان دينجي

مقياس العجلة الخلفية (mm)

1820

خط أنابيب الزيت الهيدروليكي

داهانگ

السعة المسموح بها (أشخاص)

3

مجموعه شیر مغناطیسی الکترونیکی

Hypris/Delta

التعليق الأمامي / التعليق الخلفي (ملليمترات)

1430/2120

مقیاس فشار مقاوم در برابر زلزله

تشانغدو تيانوي، هانغتشو، تيانجين

زاوية الوصول (درجة)

17

مرشح تحويل الزيت

الماركات المحلية الشهيرة

زاوية الانطلاق (درجة)

12

ضغط النظام الزائد (MPa)

10-12

ارتفاع الأرض (mm)

400،340

حجم خزان زيت الهيدروليك (ل)

≥60

معیار استاندارد فاضلاب

GB3847-2005، GB17691-2018 معيار وطني درجة VI

ضغط دارة الشاسيه (فولت)

24

ابعاد خارجی (طول × عرض × ارتفاع) (میلی‌متر)

8550×2480×3130

ضغط جهاز العمل (فولت)

12

نموذج المحرك الرئيسي

Cummins B6.2NS6B230

تكوين صندوق التحكم الكهربائي

مقياس سرعة المحرك الإضافي، مقياس درجة حرارة الماء، تحذير درجة حرارة الزيت، مفتاح التشغيل

قوة محرك المضخة الرئيسية (Ps)

230

علامة تجارية مفتاح التحكم

شنغهاي شنايدر

حجم محرك المضخة الرئيسية (مل)

6200

علامة تجارية PLC

باي قياوفو

نموذج المحرك الثانوي

B170 33: نموذج محرك Cummins 170 حصان مروحة توربوية

مراكز مقاطع الدارات الكهربائية

هايجر

قوة المحرك الإضافي (كيلو واط)

125

مواصفات بطارية

12 فولت – 140 أمبير (2 وحدة متصلة بشكل موازي)

قوة المحرك الإضافي (بس)

170

نوع المروحة

مروحة مركزية غير قابلة للصيانة من فئة 9.0

حجم المحرك الثانوي (مل)

5900

طريقة نقل قوة المروحة

موتور مساعد + مفتاح + رباطات ب belts 4 أسنان، مقاومة لدرجات الحرارة العالية

كمية خزان النظيف (م³)

9

علامات تجارية لرباطات المروحة

زجاجية ثلاثية الأبعاد تشجيانغ

سعة كومة القمامة (م³)

7 (الستainless الفولاد)

سرعة المروحة المسموح بها (r/min)

2000

عرض المسح (mm)

3000-3500

مكابح أوتوماتيكية

التفريغ الدواليب

سرعة التنظيف (بالمتر/الساعة)

3-15

نوعية تدفق الهواء للفان (m³/h)

12000~23000

سرعة عملية التنظيف (كم/س)

15-20

نوعية مسح الهيكل

جوانب الإطار قابلة للتعديل في الارتفاع وتتمدد للخارج للسحب العمودي، مدفوعة بمotor هيدروليكي بسرعة دوران قابلة للتعديل.

أقصى قدرة التنظيف (م²/س)

حوالي 50،000

مستلزمات قرص المسح

مقوس مسح، أسطوانة هيدروليكية، أنبوب زيت، عصا المحور، عصا التثبيت، محرك هيدروليكي

كثافة المادة (g/cm³)

2

قطر توسع المسح (mm)

φ800-900

وزن عينة واحدة للإساءة (كجم)

1.5

عدد حساب المسح

2

أكبر حجم جزيء إسحاب (mm)

>=100

عدد الفرشاة للدائرة الواحدة

22

زاوية تفريغ مكبس النفايات (°)

>=30

ميل قرص المسح

الانحناء الأمامي: 5°–15°؛ الانحناء الجانبي: 5°–10°

كفاءة المسح

>=96%

هيكل الممسحة

ممسحة استسقاء ثنائية مع مدخل واسع؛ تعليق سائل + مرن متحرك؛ مزودة بـ 8 أنابيب ضغط عالي مدمجة

ضوضاء العمل (dB)

أقل من 88، متوافق مع معيار GB7258

قطر القصب (مم)

φ180

نوع الدفع

4×2 العجلة الخلفية للتعليق بديناميكية

علامات القصب

NORRES

نوع التعليق

محور صفيح

مكابح العجلة المشي

SKF (Skifer)

عدد ريش النحاس (امام/خلف)

8/10+8

حلقة الخارجية للعجلة المشاة

Stellana

نوع الفرامل

مكبح هوائي ثنائي الدائرة، نوع الأسطوانة

سرعة الرياح للأنبوب والخشب (م/ث)

50~65

مسافة الفرامل عند الحمولة الكاملة عند 30 كم/ساعة (م)

≤10

ضغط السباكة السلبي (ملمي2O)

380

سرعة القصوى (كم/ساعة)

89

فراغ صلابة السباكة من الأرض (ملم)

5~8

أكبر محيط دوران (م)

9.5

إعداد إضافي

إشارة تحذير صوتية لإعادة التوجيه، وحدة التحكم الإلكتروني الخلفي، نظام رفع الطوارئ يدوي

مضخة

مضخة رقيقة من قطعة واحدة، ميكانيكية التشغيل بالهيدروليكية

ميزات رئيسية

يكمّل وحدة المساعدة التكميلية لمحرك كومينز مضخة ضغط عالي GP-36 ذات ضغط هواء أقصى 10 MPa؛ مزودة بحوض ماء سعة 9 م³ ومخزن قمامة سعة 7 م³ (كلاهما مصنوعان من الفولاذ المقاوم للصدأ)；يتميز الوحدة بجهاز تنظيف ذاتي عالي الضغط.

نقل الحركة

سرعة نقل السرعة الثمانية السريعة

وضع العمل

أنماط متعددة تشمل مسح شامل، مسح الجانب الأيمن، مسح شامل، ومسح الجانب الأيمن

استهلاك الوقود لكل 100 كيلومتر (لتر)

≤14

تكوين الوظيفة

تنظيف سطح الطريق، مسح، غسل حواف الشارع، غسل تحت ضغط منخفض، إزالة الغبار بالرش، غسل بالصابون تحت ضغط 15 متر

استهلاك الوقود اليومي (لتر)

≤8

مواد الصندوق

لوحة الجانب: 3 ملم; لوحة القاع: 4 ملم; لحام غير منفصلة بشكل كامل ومقاومة للتآكل.

استهلاك الوقود لكل 10,000 متر مربع من منطقة العمل (لتر)

≤3

استبدال محرك العجلة الدورانية (د/دقيقة)

750~790

تقليص الغبار وطرق رش الماء

الغبار الخفيف الضغط

أقصى سرعة دورانية للمحرك الإضافي (د/دقيقة)

2400

علامات تجارية مضخات الماء عالية الضغط

GTM

متطلبات الصيانة

تشارك المحركات الرئيسية والمعززة في خزان وقود مشترك، يتم تغيير عنصر مرشح الوقود بشكل دوري.

مكونات النظام عالي التوتر

مضخة عالية الضغط، مرشح المياه، نظام الأنابيب، إطار الرش بالفولاذ المقاوم للصدأ، أنبوب الضغط العالي

سياسة خدمة ما بعد البيع

اختبار الأداء الشامل تحت جميع ظروف القيادة; تغطية الضمان القومي; إصلاحات مجانية للعطب غير المتولد بسبب الانسان لمدة عام واحد.
