جدول المعلمات التقنية الرئيسية

Vehicle Name

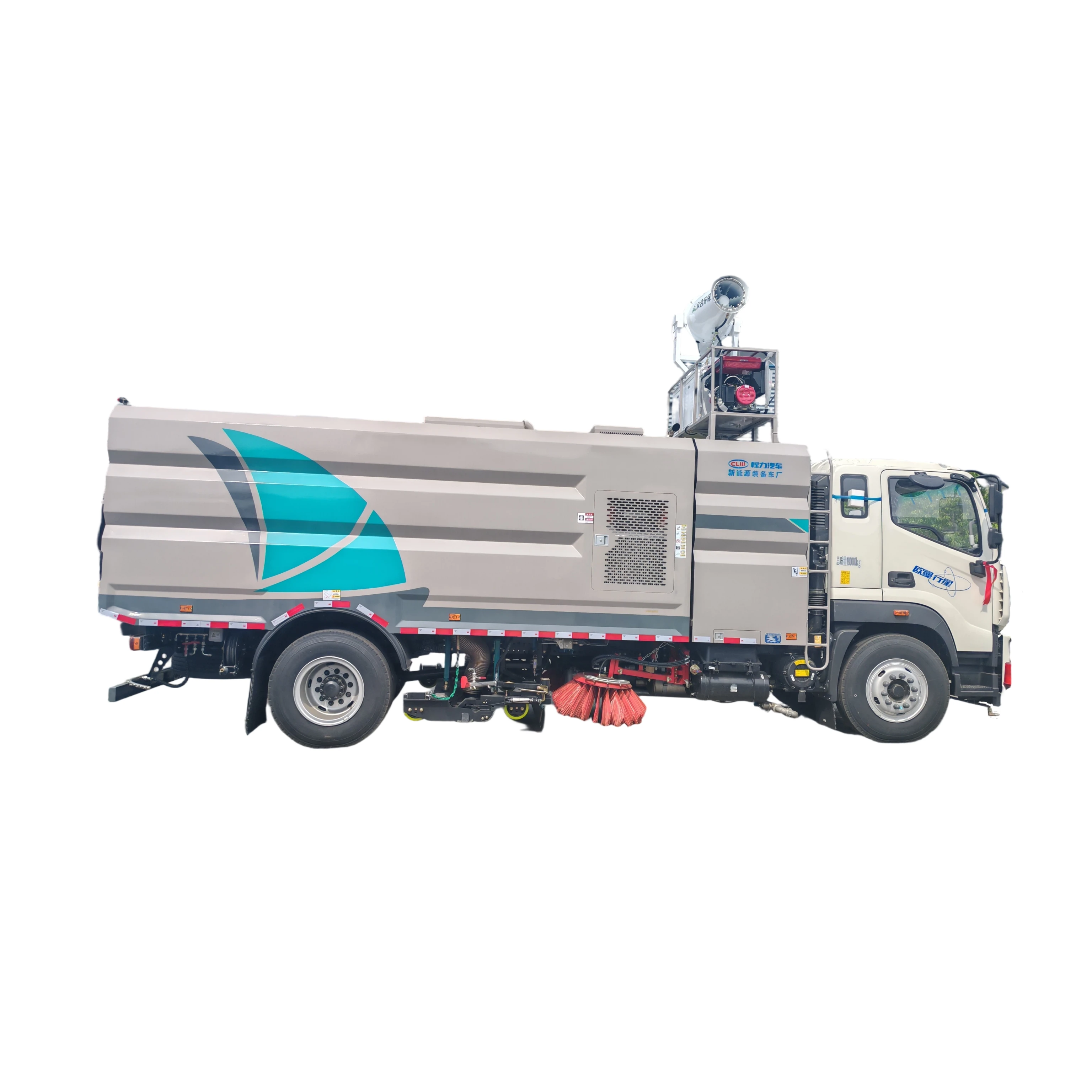

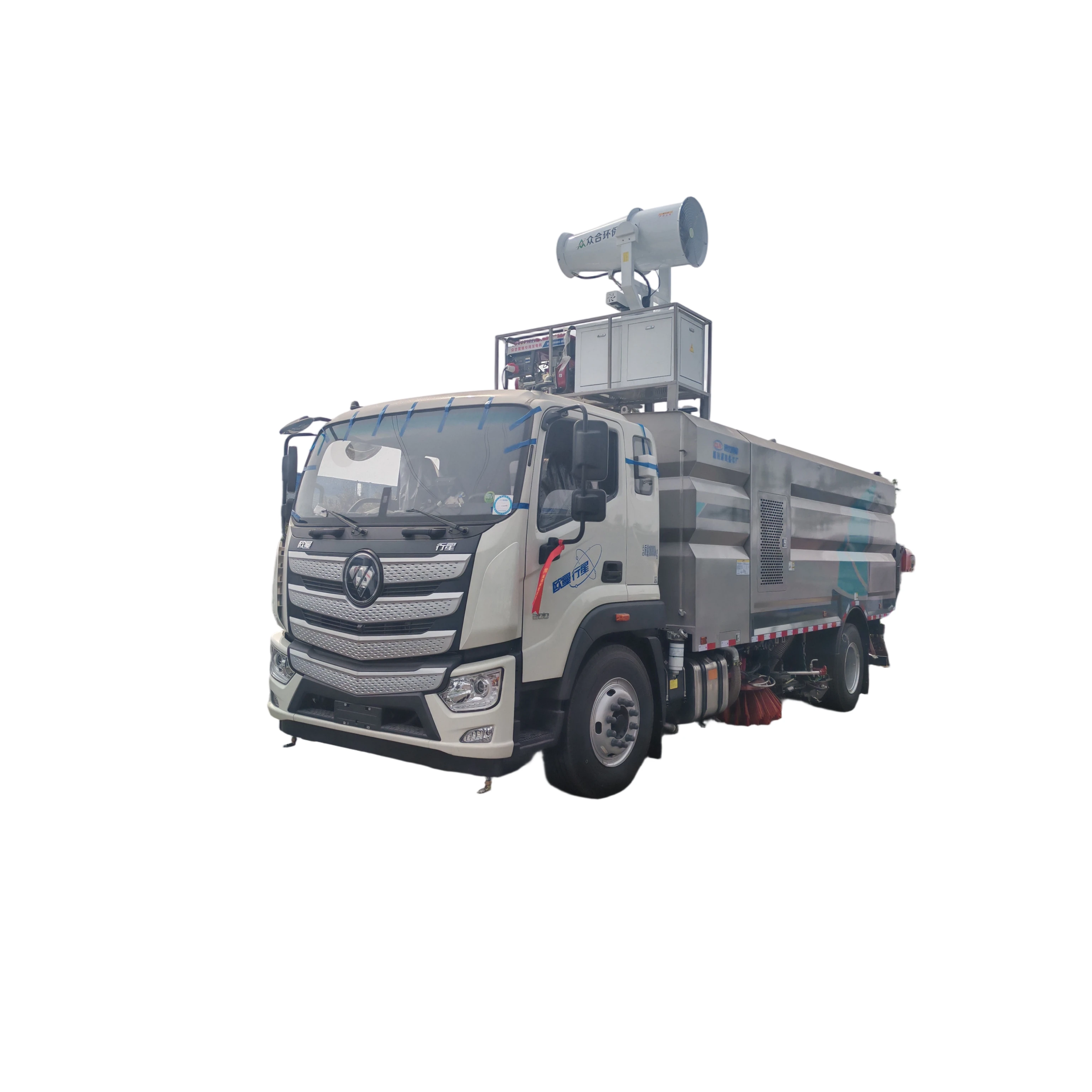

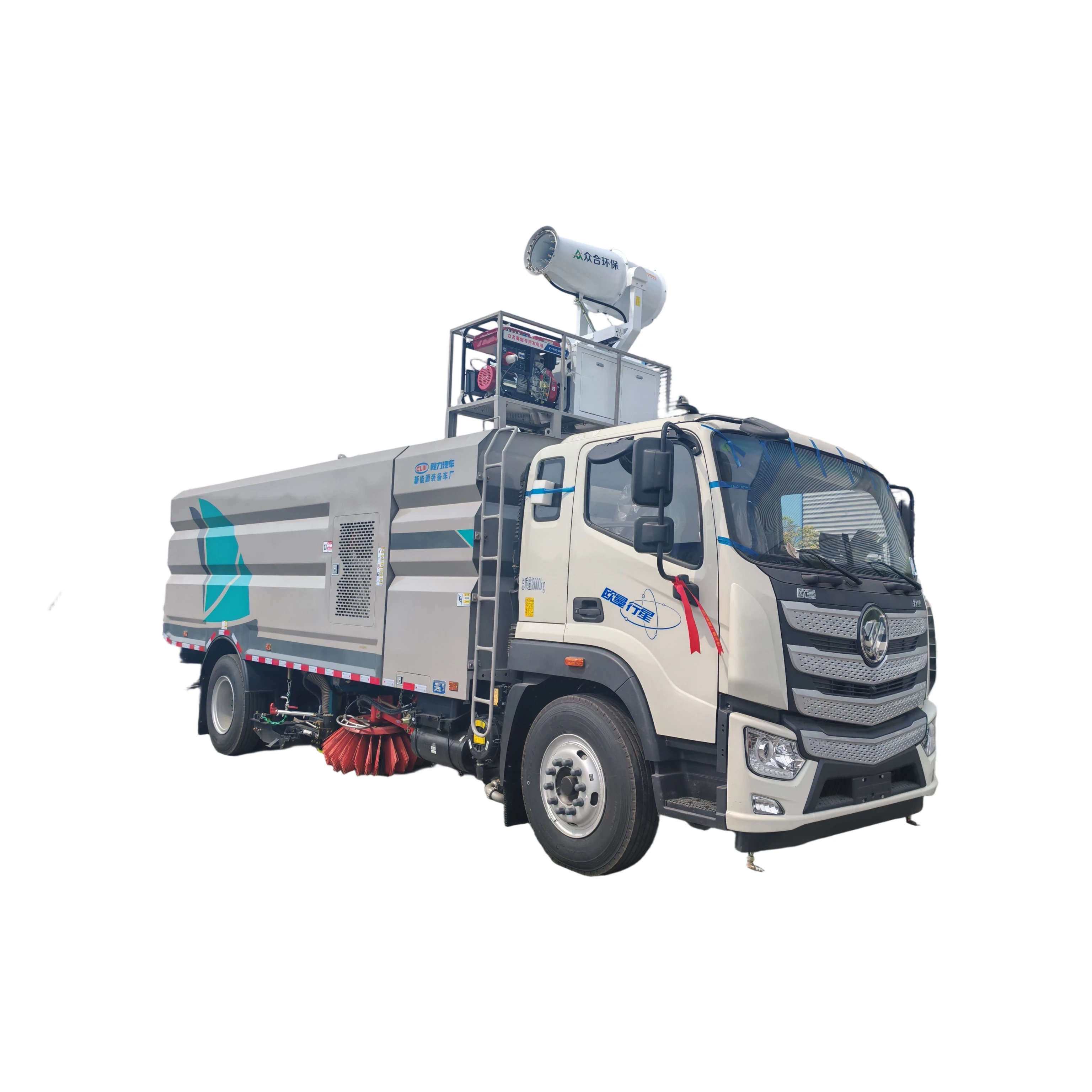

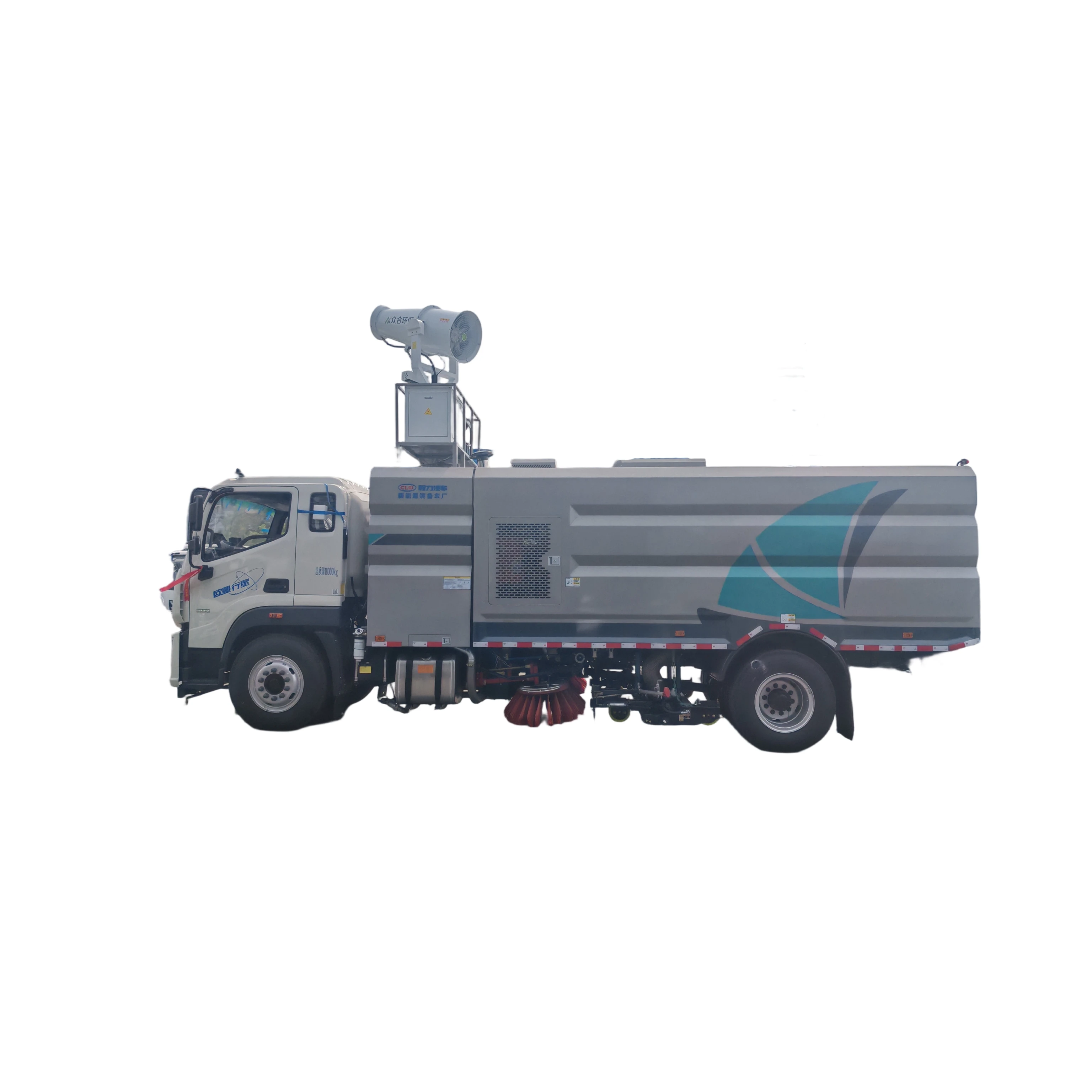

CLW5182TXS6SL Type Water-Cleaning and Sweeping Vehicle

نوع التحكم

Electronic control, one-touch operation

Chassis Model

BJ1181Y6AKS-03

Hydraulic System Type

تصميم مفتوح; تشغيل التحكم الكهربائي المركزي

الكتلة الخام

18000 كجم

عناصر رئيسية لنظام هيدروليكي

مضخات الأسطوانات الدوارة، محركات الساكلية، الأنابيب الهيدروليكية، صمامات المagnet، الوحدات المتكاملة، مضخات الضغط العالي، وما إلى ذلك.

وزن السطح

11850، 11450 كجم

محرك الساكلية

موتور Liton/Liwoma

سعة الحمل المحددة

6020, 5955, 6420, 6355 كجم

مضخة زيت ميكانيكية

شىيان چانغشون

قاعدة العجلة

5150 مم

كوبرة هيدروليكية

هيبريس

حجم خزان النظيف

9 م³

مكبس غشاء مكبس هيدروليكي

تايوان دينجي

سعة صندوق القمامة

7 م³ (صنع من الفولاذ المقاوم للصدأ)

أنبوب زيت الهيدروليكية

داهانگ

نوع الإطارات

10.00R20 18PR

مجموعه شیر مغناطیسی الکترونیکی

Hypris/Alta

عرض المسح

3000-3500 مم

مقیاس فشار مقاوم در برابر زلزله

تشنگدو تین‌واي

معیار استاندارد فاضلاب

مستند ملی استاندارد GB17691-2018 درجه ششم

مرشح تحويل الزيت

شنغهاي سوفيما

طول، عرض وارتفاع السيارة

8650,8560 × 2500 × 3300,3200,3150,3120 مم

زيادة ضغط النظام

10-12 ميجا باسكال

قوة المحرك الرئيسي

يوتشاي 200/245 حصان

حجم خزان الزيت الهيدروليكي

≥60 لتر

مزيج المحرك الرئيسي

4156/6234 مللي لتر

تكوين نظام الكهرباء

يحتوي على دائرة قاعدة السيارة، مكونات الأجزاء الكهربائية لمحرك ال辅助، ودائرة التحكم التشغيلي للأجهزة العمل الخاصة.

نموذج ومصنع المحرك الإضافي

دونغفينغ كومينز ش.أ.

ضغط نظام الهيكل

24 فولت

قوة المحرك الثانوي

125 كيلو وات

ضغط نظام جهاز العمل

12 فولت

خيال المحرك الثانوي

170 حصان

تكوين لوحة التحكم الكهربائية للنظام

مقياس سرعة المحرك الإضافي، مقياس درجة حرارة الماء في المحرك الإضافي، جهاز تحذير درجة حرارة الزيت، أجهزة التحكم في العمليات المختلفة

توسيع محرك ثانوي

5900 ملليتر

مفتاح التحكم

شنغهاي شنايدر

عرض المسح

3000-3500 مم

محكم منطقي قابل للبرمجة

باي قياوفو

القدرة القصوى للتنظيف

60000 م²/ساعة

مفتاح الحماية الكهربائية

هايجر

سرعة تشغيل السحب

3-15 كم/ساعة

نوع البطارية

12V–140 Ah (2 وحدات متصلة بالتوازي)

سرعة التنظيف

15-20 كم/س

نوع المروحة

مروحة مركزية لا تتطلب الصيانة

كثافة قدرة التسريب

2.0 جرام/سم³

سرعة تشغيل المروحة المعدة

2000 دورة/دقيقة

جودة قدرة التمتص

1.5 كجم

نوع محرك المروحة

محرّك مساعد، كلاچ، محرك حزام A المقاوم للحرارة المرتفعة المسنن (4 قطع)

حجم الجسيمات الممتصة

>=100 مم

حزام المروحة

زجاجية ثلاثية الأبعاد تشجيانغ

زاوية رمي القمامة

>=30°

مكابح أوتوماتيكية

التفريغ الدواليب

كفاءة المسح

>=96%

معدل تدفق الهواء

12000-23000 m³/ساعة

ضجيج التشغيل

أقل من 88 ديسيبل (التزام بمتطلبات GB7258)

نوع نظام المسح

بين المحاور الأمامية والخلفية للشاسيه، يتم تثبيت قرص تنظيف قابل للتعديل والتمديد بصرياً بشكل متزامن على الجانب الآخر من القالب. تشغل دوران هذه الأقراص محركات هيدروليكية بسرعات قابلة للتعديل.

نوع الدفع

4×2 العجلة الخلفية للتعليق بديناميكية

مكونات رئيسية لنظام التنظيف

مرفق تنظيف القرص، منظف القرص، أنبوب الزيت، عمود التوصيل، عمود التعديل، محرك الهيدروليك، وما إلى ذلك

نوع التعليق

محور صفيح

الاستحواذ للتواصل مع توسيع القطر

φ800-900 مم

عدد بندقية الصفيحة الصلب (امام/خلف)

10/10+8, 10/8+8

سرعة محرك المسح

140 r/min

نوع الفرامل

مكبح هوائي ثنائي الدائرة، نوع الأسطوانة

عدد حساب المسح

2

مسافة التوقف (مع الحمولة الكاملة، 30 كم/ساعة)

≤10 م

تعديل انحدار لوحة المسح

مائل للأمام 5°–15°؛ مائل للخارج 5°–10°

سرعة القصوى

89 كم/ساعة

نوع جهاز الفوهة

يُعلق الحقن بين عجلات الخزان الخلفية ويConsists من جسم الحقن، والكواكب، و أنبوب التسريب. يمكن أن يتحرك جسم الحقن بشكل متزامن مع السيارة؛تعديل ارتفاعه يتم عن طريق أنابيب الهيدروليكية. يتميز بتصميم دوبل نازل واسع مع صف طويل داخلي من أنابيب السبري (总数 8)، ويعمل جسم النازل في تناغم مع سطح الطريق. يتم التحكم في ارتفاع النازل هيدروليكياً ويدارياً تلقائيًا، باستخدام نظام تعليق عائم مسند بالSprings.

قطر الدوران الأدنى

8 م

قطر القشة

φ180 ملم

أقصى قابلية التدرج

>=30%

علامات القصب

NORRES

نظام التعديل

مضخة رقيقة من قطعة واحدة، ميكانيكية التشغيل بالهيدروليكية

مكابح العجلة المشي

SKF (Skifer)

نظام التوليد

ناقل السرعة 8 سرعة

حلقة خارجية مقاومة للتآكل للعجلة المتحركة

Stellana

استهلاك وقود المحرك (على الطريق)

≤14 لتر/100 كيلومتر

الحالة التشغيلية: المسافة بين الجزء الصلب حافة المزجج والارض

5-8 ملم

استهلاك وقود المحرك (خلال التشغيل)

≤8 لتر/ساعة

سرعة الهواء في الماسورة والخيشوم

50-65 م / ث

استهلاك وقود المحرك (خلال التشغيل)

≤3 لتر / 10000م²

ضغط سالب في الماسورة

380 مم من الماء

طريقة رش الماء لنظام التقليل من الغبار

الغبار الخفيف الضغط

نظام التنبيه

نظام تنبيه بالصوت لسيارات العكس

أجزاء رئيسية نظام إزالة الغبار

مضخة ضغط عالي، مصفى الماء، نظام الأنابيب، إطار التسليح المقاوم للصدأ، رأس الضغط العالي، وما إلى ذلك

نظام التشغيل الثانوي

المقطع الخلفي مجهز بنظام تشغيل يعمل إلكترونياً للتحكم في ارتفاع المقصورة الرئيسية وفتح/إغلاق الباب الخلفي.

موقع التثبيت لإنجاز تنظيف الجسيمات وسحبها للسيطرة

التصوير من جهة اليسار واليمنى والجهة الأمامية

نظام رفع الطوارئ بالطرد اليدوي للبومب

في حالة فشل المحرك الخلفي مما يؤدي إلى تعطيل النظام الهيدروليكي وتمنع رفع الفرش أو الكأس الاستسقاء أو الغرفة الرئيسية، يمكن استخدام نظام رفع الطوارئ بواسطة المضخة اليدوية.

موقع التثبيت لغسالات التنظيف والاستخراج للغبار والشوائب

داخل مخرج سحب المقبض
