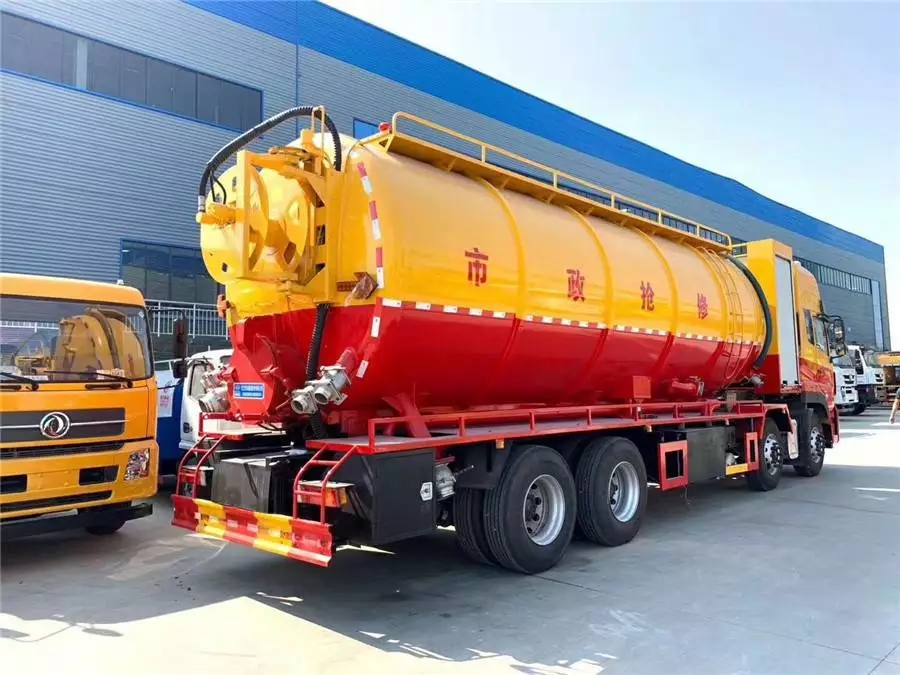

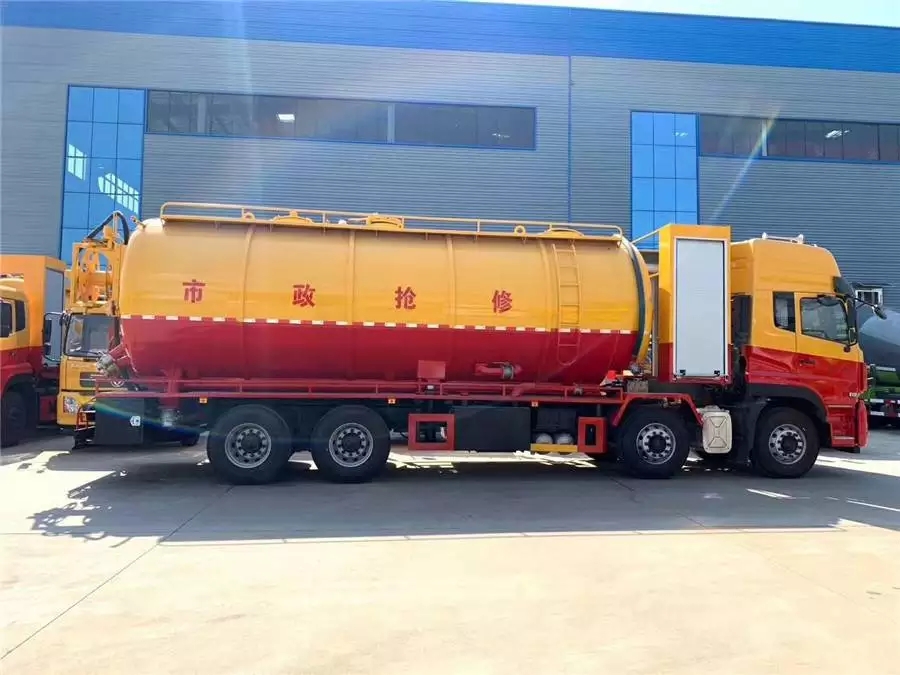

مقدمة إلى تكوين وظائف السيارة الدونغفينغ تيانلونغ المزودة بمحرك مساعد لتنظيف و إزالة المجاري: يتم تزويد هذه السيارة بمحرك مساعد بقوة 400 حصان لتشغيل مضخة تيار ماء عالي التدفق. تصميم هيكل خزان السيارة النظيفة والمزودة بمحرك تنظيف وإزالة المجاري كوحدة متكاملة: يمكن تقسيم خزان الماء النظيف وخزان المجاري إلى خزانات منفصلة وفقًا لطلبات العملاء، ويمكن تصميمها للاستخدام المدمج أو المنفصل لتحقيق احتياجات العملاء بشكل أفضل. مصنوع خزانات الماء من ألواح الفولاذ المقاوم للصدأ القياسية الوطنية العالية الجودة بسمك 8 مم، مع تصميم مقسم داخلي وتعقيم. يتم ضغط الماء في خزان الماء النظيف بواسطة مضخة عالية الضغط مستوردة، مما يمكنها التأثير بشكل فعال على العقبات. يتبع خزان المجاري مبدأ الاستثناب ويتمكن من الوصول إلى وظائف السحب الذاتي والتحميل الذاتي.
وصف نظام الغسيل بالضغط العالي للسيارة دونغفينغ تيانلونغ مزودة بمحرك مساعد ووحدة تنظيف بالسحب: يستخدم نظام الغسيل بالضغط العالي ضخمص مانيومير ألماني الصنع (22mpa، 215l/min)، مزود بأسطوانة ضغط طويلة 60 متر (Φ19)، ومرتبط بـ 10 أنابيب غسيل ضغط محلية الصنع أو 2 رؤوس رش م进口.

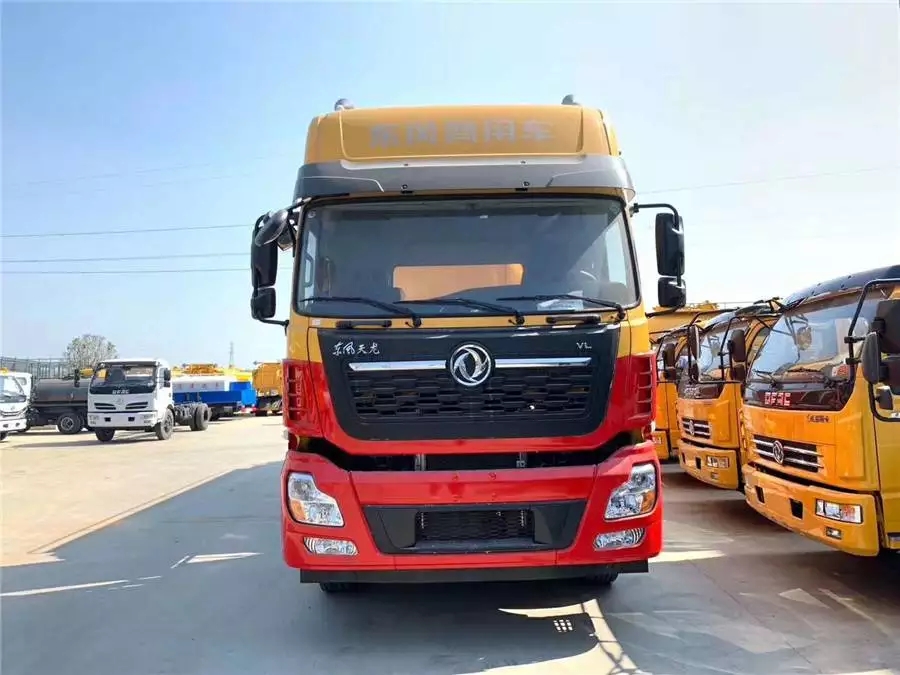

The Dongfeng Tianlong front-four rear-eight cleaning and sewage suction vehicle adopts the Dongfeng Tianlong front-four rear-eight DFH1310A1 chassis, with 8×4 drive, a D310 flat-head high-top double-seater cab, Dongfeng dCi420-51 (diesel - high-pressure common rail + SCR after-treatment), wheelbase 2050 + 4400 + 1350 mm, frame front width 940 mm, rear width 860 mm, all-aluminum 580L main fuel tank, Shaode 12-speed 12JSD200TA gearbox, 5T double front axles, 10T single-stage reduction double rear axles, frame longitudinal beam section size 280×90×(8+4) mm, steel spring plates 3/3/10, 12R22.5 radial tires, Dongfeng Technology 4-channel ABS, full-floating cab suspension (front and rear suspension with mechanical springs - with lateral shock absorbers), hydraulic electric flip, electric glass wiper, central control - remote control front door lock, airbag shock-absorbing driver’s seat, channel-type instrument panel, equipped with air conditioning.

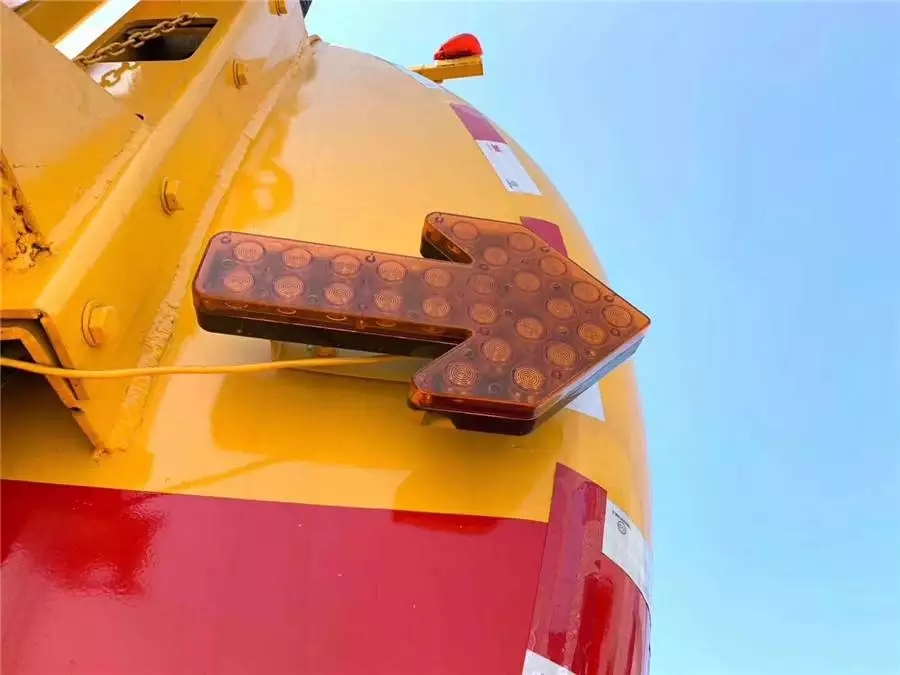

معدات القياسية للسيارة دونفين تيانلون مع المحرك المساعد لتنظيف والتسريب: محرك مساعد بقوة 400 حصان، جهاز إطلاق طاقة من نوع مدمج، 2 أسطوانات رفع هيدروليكية، 2 أسطوانات قفل خلفية صغيرة، 1 مضخة مرتفعة التدفق عالية الضغط ومضخة توزيع الماء، 1 أنبوب سحابي من حديد و橡胶، 1 مفتاح زيت-غاز، 1 مفتاح ماء-غاز، 1 مجموعة نظام تحذير داخل هيكل البرج، 1 نافذة مراقبة للصرف الصحي، ومعدات قياسية أخرى.
1. الخزان مصنوع من الفولاذ المقاوم للصدأ. يتم قطع جسم الخزان ومكوناته الأساسية باستخدام جهاز قطع بالليزر تحت الماء بالكامل باستخدام تقنية متقدمة محلية. الأبعاد دقيقة والشكل منتظم.
2. يتم تنفيذ لحام الألواح المعدنية المربعة بالأسفل باستخدام آلة لحام بالكامل آلية تعتبر متقدمة في الصناعة. جيوب اللحام ناعمة ومتجانسة، وجودة موثوقة.
3. العنصر الداخلي للخزان يتم تشكيله باستخدام تقنية متقدمة في الصناعة - آلة تشكيل واحدة من خلال تشكيل مرة واحدة. هذا يعمل على إزالة تمامًا الأشكال الدائرية للجدران التي تشكلت بواسطة الطريقة القديمة، مما يضمن أن يكون الجسم المشكل للخزان بنية قوية، غير منفذ، له مظهر جميل، ويمكنه الحفاظ على مستوى جيد من الخطية، ويتجنب التواصل الزائد بين الجدران والعمود الرئيسي. شدته العملية ثلاثة مرات أكثر من الأشكال الدائرية.
4. داخل الحوض، تم تثبيت عدة منسققات مقاومة الأمواج بشكل علمي ومقوى للغاية وفقًا للمواصفات القومية، مما يسمح للسيارة بأداء دورها في القيادة على أنواع مختلفة من طرق السير.
مركبة Dongfeng Tianlong الوطنية من الفئة السادسة مع محرك إضافي لتنظيف وسحب العملية
1. وظيفة قوية: لديها العديد من الوظائف مثل الصرف الصحي، سحب المجاري، ونظافة المجاري، بقدرة 3 سيارات لكل وحدة.
2. وحدة إطلاق القوة المدمجة: تقدم مخرجات طاقة كاملة مع انخفاض مستوى الضوضاء. تأخذ الطاقة من محرك الهيكل وتوفرها بشكل منفصل إلى مضخة الشفط و مضخة المياه العالية الضغط. مما يتيح استخراج قوة عالية نقاط متعددة مع فقدان طاقة منخفض نسبيًا.
3. مضخة الفراغ: مستوى الفراغ النهائي: 33 ميلي بار، قدرة الضخ: 1400 م3/ساعة. سرعة التشغيل: 1300 دورة في الدقيقة. مضخة فراغ حلقة مائية، تقنية سيمنز، منتج محلي الصنع.
4. مضخة الماء عالية الضغط: ضغط معتمد: 24 MPa، معدل التدفق المعتمد: 212 L/دقيقة، سرعة دورانية: 1450 دورة/دقيقة. مضخة صمام عالي الضغط، منتج مشترك بين الصين وألمانيا.
5. Cleaning hose: A PVC steel wire reinforced hose or steel wire woven rubber hose with a rotating boom, capable of rotating 230° horizontally, extending vertically by -15° to +53°, and having a 1.3m length of telescopic extension. Three 1.8m extension tubes are provided for extending the cleaning hose.
